GCr15轴承钢在经过淬火炉到淬火槽后淬火硬度不够，怎样办？

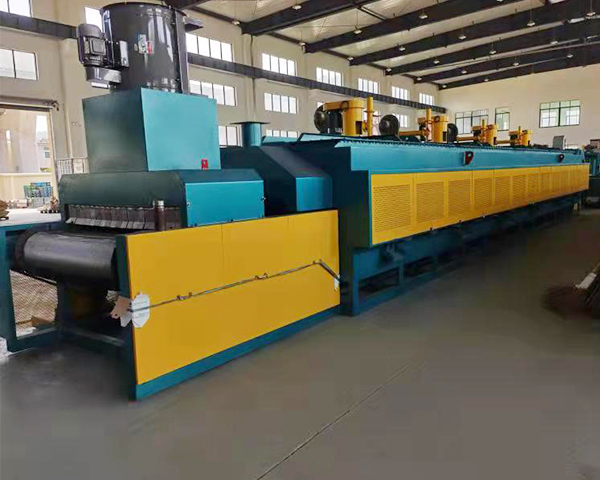

GCr15轴承钢在通过网带式淬火炉到淬火槽后淬火硬度不行，如何办？

因为零件较大，或许是在网带炉淬火过程中因为加热缺少，保温时间不充分或许冷却不良形成的淬火软点。

零件淬火后有些区域或整体的硬度低于现行标准的规定值，这被称为淬火软点。淬火炉软点可分为体积软点和表面软点。体积软点延伸到轴承钢零件的深部，其硬度通常在 50HRC以下。表面软点是指轴承钢零件表面有很薄（0.3~0.5mm）一层屈氏体组织或小块的有些脱碳层。但是因为其层较薄，打洛氏硬度仅比正常值低 2~3HRC。

处理办法：

1、通过金相分析断定软点类型。

2、假设是体积软点，则可通过前进加热温度、延伸保温时间和改善冷却条件来使其抵达完全淬火情况前进其马氏体浓度，使其硬度抵达标准值。

3、假设是表面软点，则可以通过检查淬火过程中设备密封性或许改善淬火设备来改善表面脱碳的疑问。

检查金相，看看到底是如何一回事。正常组织是:马氏体+均匀分布的颗粒状碳化物-.

你检查的金相：假设组织是马氏体+均匀分布的颗粒状碳化物，则应当恰当降低淬火温度.

假设组织中呈现了拖氏体，则应当恰当提高淬火温度。

我公司有一圆柱销零件，资料GCr15，外径12长度32，淬火后表面硬度发现低的有58-59HRC，较低的只需52HRC，后看零件金相后，发现表现有屈氏体，浅的有1-2丝，深的有15丝摆布，

请问零件如何返修？

轴承钢热处理过程中发作屈氏体的缘由主要有加热缺少或许冷却缺少两点，这个情况应当是淬火冷却缺少致使的表面屈氏体，假设是加热缺少的话，我想更多或许是心部屈氏体或许更大，别的从你的棒料直径来看，我需要知道你用的啥淬火油，假设是快速或许超速淬火油的话，硬度应当表现的更高一些，抵达 60HRC以上应当是没有疑问的，当然，假设技能恳求有其他恳求破例，

加热缺少构成的屈氏体，和冷却缺少构成的屈氏体可以从金相上看出来的。

淬火炉轴承圈是在心部发作屈氏体,无论是加热缺少仍是冷却缺少都是简单在心部发作.即是轴承圈最厚的本地.

冷却缺少和表面碳浓度降低都可以发作轴承表面构成屈氏体组织。

加热缺少构成的屈氏体呈现块状，冷却缺少就构成针状的。你先看金相就知道如何处理了。

表面有屈氏体，假设心部没有，或许是油中有水.
