自攻锁紧螺钉热处理工艺
发布日期：2021-11-17 来源：http://www.lzdianlu.cn 点击：
自攻锁紧螺钉热处理工艺

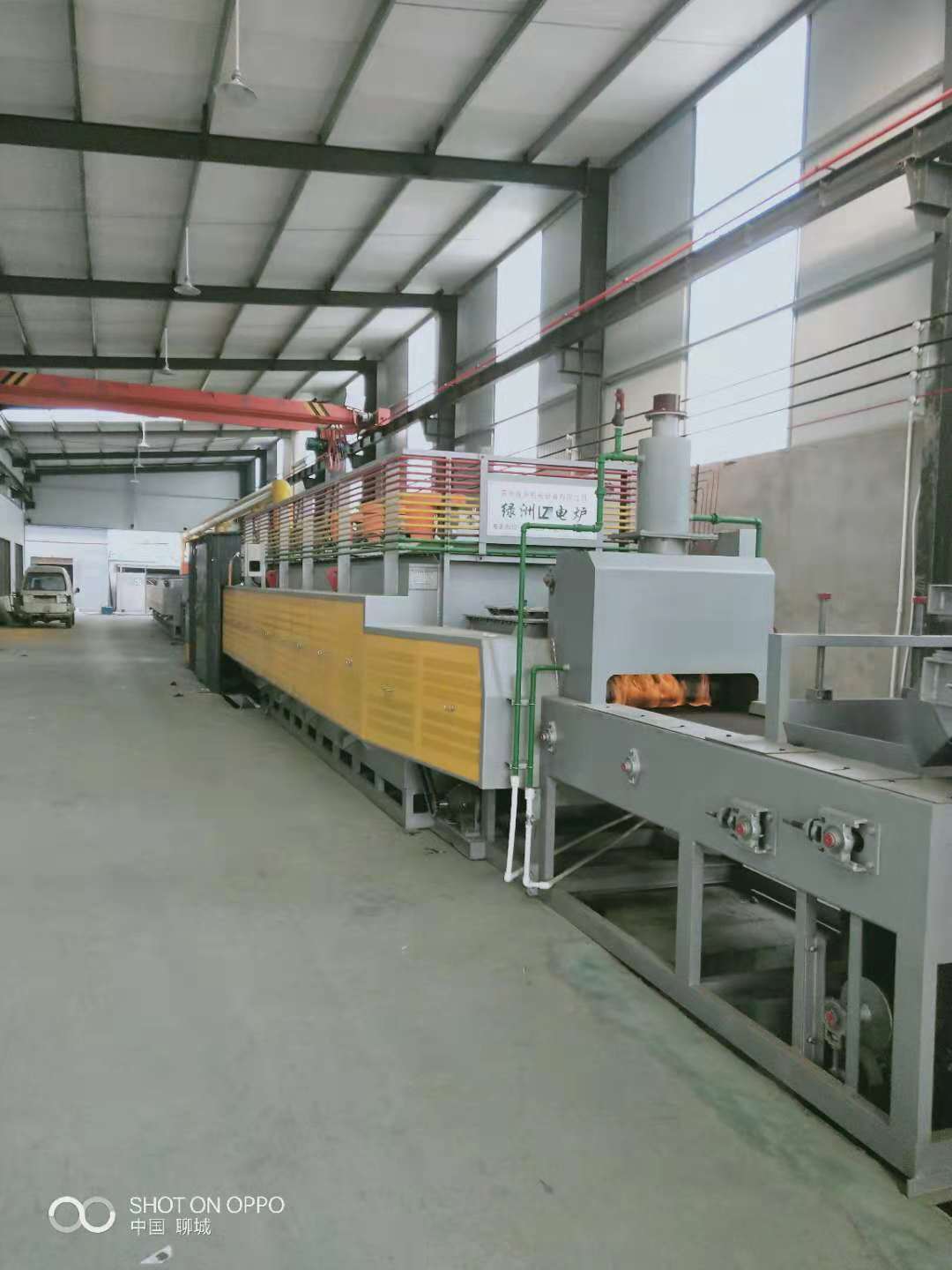

钢号 | 渗碳层深/mm | 渗碳温度/℃ | 淬火温度/℃ | 碳势设定（%） | 时间/min |
SWRCH22A | 0.10～0.23 | 880～890 | 870～880 | 1.20 | 50 |
SWRCH22A | 0.15～0.28 | 880～890 | 870～880 | 1.20 | 60 |
ML20MnVB | 0.10～0.25 | 890～900 | 860～870 | 1.20 | 60 |
ML20MnVB | 0.15～0.28 | 890～900 | 860～870 | 1.20 | 80 |
SCM435 | 0.15～0.28 | 860～870 | 840～850 | 1.20 | 90 |
