网带炉上淬火(调质)做热处理工艺

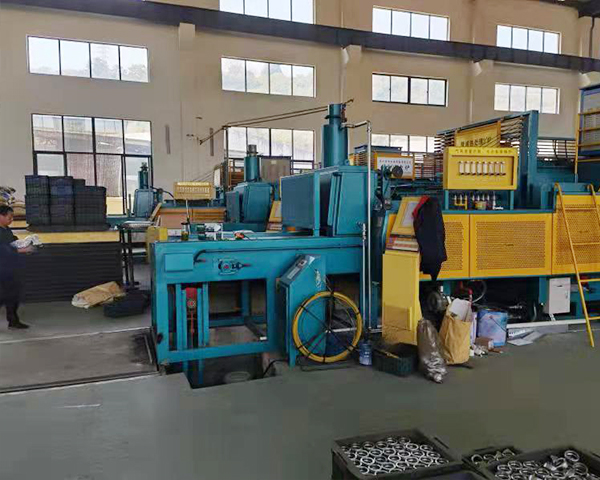

网带炉上淬火炉(调质炉)做热处理工艺

1;S45cC是日本的钢号,相当于中国的45钢

中国的叫45#钢,是中碳钢,含碳量约是0.45%.

2;45号钢淬火后没有回火之前,硬度大于HRC55（较高可达HRC62）.　

实际应用的较高硬度为HRC55. 　

3; 45号钢不要采用渗碳淬火的热处理工艺

45号钢调质件淬火后的硬度应该达到HRC56~59,截面大的可能性低些,但不能低于HRC48,不然,就说明工件未得到完全淬火,组织中可能出现索氏体甚至铁素体组织,这种组织通过回火,仍然保留在基体中,达不到调质的目的.

4;45号钢淬火后的高温回火,加热温度通常为560~600℃,硬度要求为HRC22~34.因为调质的目的是得到综合机械性能,所以硬度范围比较宽.但图纸有硬度要求的,就要按图纸要求调整回火温度,以保证硬度.如有些轴类零件要求强度高,硬度要求就高,而有些齿轮、带键槽的轴类零件,因调质后还要进行铣、插加工,硬度要求就低些。.于回火保温时间,视硬度要求和工件大小而定,我认为,回火后的硬度取决于回火温度,与回火时间关系不大,但必须回透,一般工件回火保温时间总在一小时以上.

5;45号钢是属于中碳钢为优质碳素结构用钢,淬火硬度达不到55～62HRC,作为轴类的零件,一般的工艺只是调质,即使表面需要硬度,也不需要整个要那么高的硬度,只需要给表面淬硬就可以了.

6;45号钢调质硬度在HRC20~HRC30之间,45钢淬火硬度在HRC55~58之间,极限值可达HRC62,应用的较高硬度为HRC55（高频淬火HRC58）45钢要放置15-20天才能使用,是因为要进行时效处理,使钢的性能稳定下来.

7;45号钢不要采用渗碳淬火的热处理工艺,调质处理后零件具有良好的综合机械性能,广泛应用于各种重要的结构零件,特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等.但表面硬度较低,不耐磨.可用调质+表面淬火提高零件表面硬度.

45号钢为常用中碳调质结构钢。该钢冷塑性一般,退火、正火比调质时要稍好,具有较高的强度和较好的切削加工性,经适当的热处理以后可获得一定的韧性、塑性和耐磨性,材料来源方便.适合于氢焊和氩弧焊,不太适合于气焊.焊前需预热,焊后应进行去应力退火.

正火可改善硬度小于160HBS毛坯的切削性能.该钢经调质处理后,其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm,水淬时有开裂倾向.

当直径大于80mm时,经调质或正火后,其力学性能相近,对中、小型模具零件进行调质处理后可获得较高的强度和韧性,而大型零件,则以正火处理为宜,所以,此钢通常在调质或正火状态下使用.

8;S45C钢相当于中国的45钢；不属于模具钢,但可以用来制造要求不高的注塑模.该钢淬火硬度可达HRC53左右,200度回火后硬度为HRC45左右.该钢的淬透性不好,不适合制作大截面尺寸工件（热处理要求高的）.但是,可以用表面热处理达到特殊要求.值得说明的是,用此制作注塑模通常是正火态.

9;45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45

10;45号钢为 优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理 。

11;45＃钢广泛用于机械制造,这种钢的机械性能很好.但是这是一种中碳钢,淬火性能并不好, 45号钢可以淬硬至HRC42~46.所以如果需要表面硬度,又希望发挥45＃钢优越的机械性能,常将45＃钢表面渗碳淬火,这样就能得到需要的表面硬度.

12;45钢淬火后没有回火之前,硬度大于HRC55（较高可达HRC62）为合格.

实际应用的较高硬度为HRC55（高频淬火HRC58）.

13; 45钢不要采用渗碳淬火的热处理工艺.

调质处理后零件具有良好的综合机械性能,泛应用于各种重要的结构零件,特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等.但表面硬度较低,不耐磨.可用调质＋表面淬火提高零件表面硬度.

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件,其耐磨性比调质＋表面淬火高.其表面含碳量0.8－－1.2％,芯部一般在0.1－－0.25％（特殊情况下采用0.35％）.经热处理后,表面可以获得很高的硬度（HRC58－－62）,芯部硬度低，耐冲击.

如果用45钢渗碳,淬火后芯部会出现硬脆的马氏体,失去渗碳处理的优点.现在采用渗碳工艺的材料,含碳量都不高,到0.30％芯部强度已经可以达到很高,应用上不多见.0.35％从来没见过实例,只在教科书里有介绍.可以采用调质＋高频表面淬火的工艺,耐磨性较渗碳略差.

标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火,达到的性能为屈服强度≥355MPa

标准规定45钢抗拉强度为600MPa,屈服强度为355MPa,伸长率为16％,断面收缩率为40％,冲击功为39J

45号钢不淬火硬度小于HRC28，比较软，不耐磨.淬火后硬度可以（注意是可以）大于HRC55,耐磨性较好.

14;45号钢淬火后硬度可以（注意是可以）大于HRC55.但这是小截面的.截面稍大,得到的硬度就会降低.而且冬天淬裂的可能也是有的.这些方面都要注意.

不要采用表面氮化处理,虽然表面硬度可以提高很多,但基体材料会硬度很低,虽然耐磨了,但会压出小坑来.

45#刚不经过任何处理硬度是HR20以下,调质后硬度是HB220-240,淬火后硬度是HR45-55 .

15;45料硬度不等,首先你没有弄明白什么是调质,什么是热处理.调质：淬火＋高温回火,而热处理的概念特别广.调质后根据回火温度的不同硬度不同大概在33～22左右.

退火或正火状态下约90HRB.淬火后硬度约为55HRC,调质后约为30HRC.具体要看工艺情况.

16;S55C是日本牌号的钢,就相当于我们的55号钢,如果非要正火的话,就用850度,再空冷,一般硬度就在你要的那个范围,可能还会高一点,如果是调质的话,就用820保温,水或油淬,600度回火,至于保温时间,要根据你的工件来定了.

S55C是日本钢材牌号，相当于中国优质碳素结构钢55#钢,与45#钢一样属于中碳钢 .调质后可达到HRC30多.

17;根据我们多年经验,S45C(45号)S55C(55号)锻造件在网带炉加热基本一样的,加热一般在820-850之间.预热水冷济淬火后,回火420-480度.硬度HRC30-44度左右.
